Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

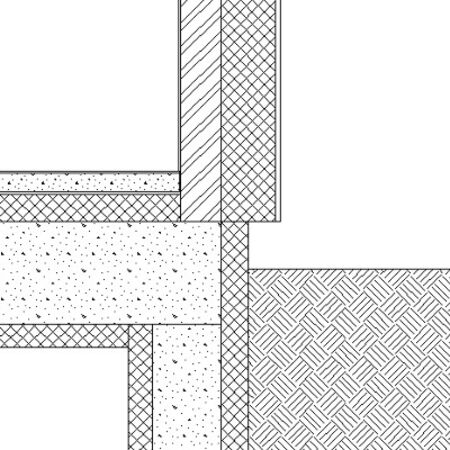

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- CERAU sprl
- Bureau d'études
- pmp asbl
- Date d'ajout
- 22/08/2013
Calcul
- Logiciel de sim.
- Therm 7
- Fichiers
- Simulation
Résultat
- Psi
- 0,039 W/m.K
- Rapport
- Rapport
- Captures d'écran

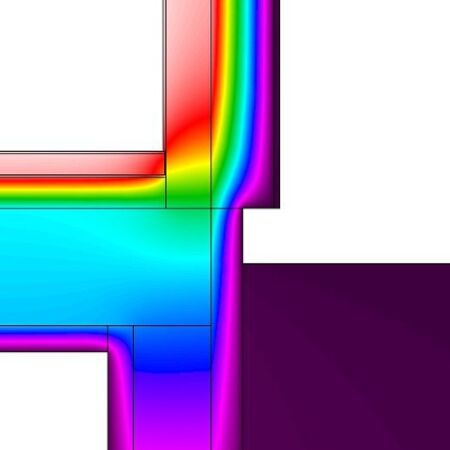

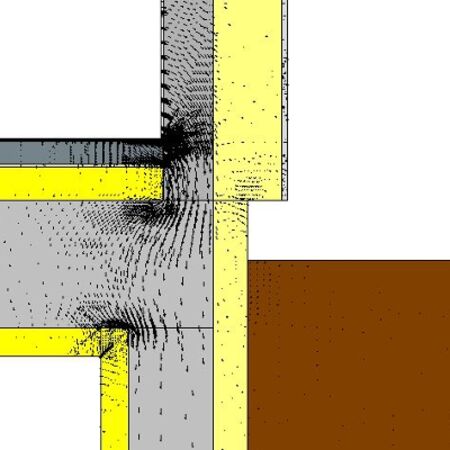

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,126 W/m²K
- Épaisseur
- 450 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Mortier de ciment Norme sec |
0,93 | 20 | |||
|
Isolants
Polystyrène expansé (EPS) Knauf Lambdapor-Neopor |
0,032 | 240 | |||
|
Pierre naturelle
Pierre silico-calcaire Silico-calcaire Maçonnerie |
0,91 | 175 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Plancher sur cave non chauffée
- U
- 0,121 W/m²K
- Épaisseur
- 760 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Laine minérale (MW) Flumroc Rockfon Facett |
0,035 | 0 | 100 | ||
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 450 | ||
|
Isolants
Polyuréthane (PUR) Isotrie Isotrie 240 |
0,028 | 0 | 120 | ||
|
Isolants
Laine minérale (MW) Isover Sonepanel |
0,037 | 0 | 10 | ||
|
Béton
Béton léger en panneaux pleins ou en chape Norme lourd (900-1200) sec |
0,37 | 0 | 80 |
