Général
- Type
- pont thermique linéaire
- Raccord
- Mur intérieur sur cave non chauffée
- (deux zones de température)
- Bâtiment
- Rénovation
- Structure
- Massive
- Doc. graphiques

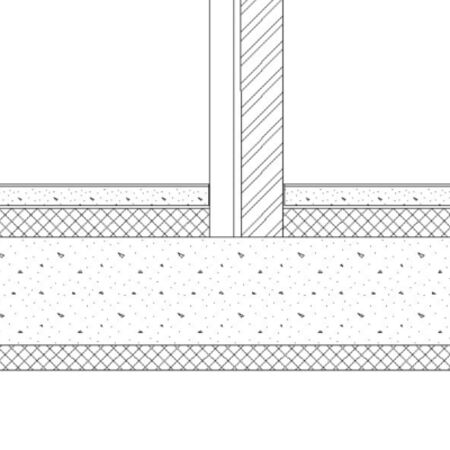

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- CERAU sprl
- Bureau d'études
- pmp asbl
- Date d'ajout
- 22/08/2013
Calcul
- Logiciel de sim.
- Therm 7
- Fichiers
- Simulation
Résultat
- Psi
- -0,068 W/m.K
- Rapport
- Rapport
- Captures d'écran

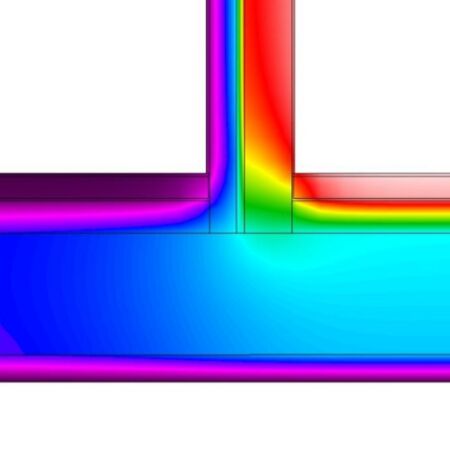

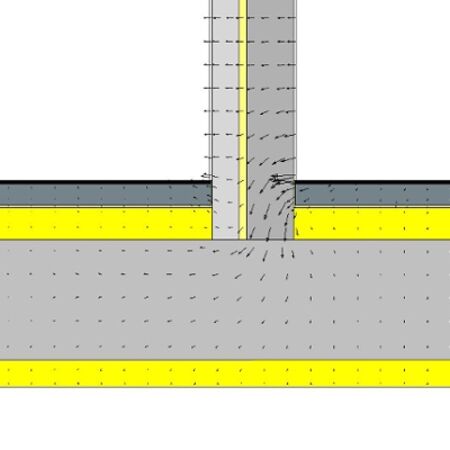

- Avec isothermes Avec flux
Parois
Mur en contact avec un espace adjacent non chauffé
- U
- 0,486 W/m²K
- Épaisseur
- 325 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 | ||
|
Maçonnerie
Bloc de béton cellulaire XELLA Ytong |
0,15 | 0 | 100 | ||
|
Isolants
Laine minérale (MW) Isover Isover Party Wall |
0,033 | 0 | 30 | ||
|
Pierre naturelle
Pierre silico-calcaire Xella Silka |
0,91 | 0 | 175 | ||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 |
Plancher sur cave non chauffée
- U
- 0,121 W/m²K
- Épaisseur
- 760 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Laine minérale (MW) Flumroc Rockfon Facett |
0,035 | 0 | 100 | ||
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 450 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurothane Bi-3 |
0,028 | 0 | 120 | ||
|
Béton
Béton léger en panneaux pleins ou en chape Norme lourd (900-1200) sec |
0,37 | 0 | 80 | ||
|
Isolants
Laine minérale (MW) Isover Sonepanel |
0,037 | 0 | 10 |
