Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade sur terre-plein (avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

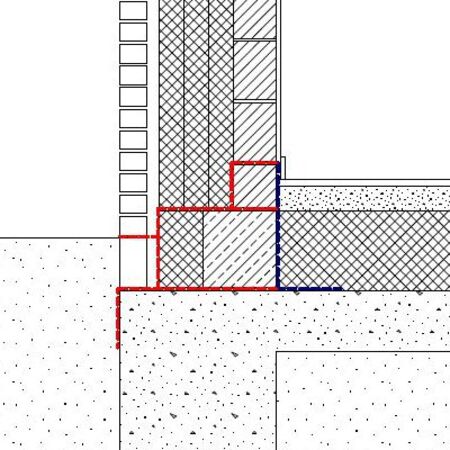

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Néant
- Bureau d'études
- pmp asbl
- Date d'ajout
- 22/12/2012
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- -0,025 W/m.K
- Rapport
- Rapport
- Captures d'écran

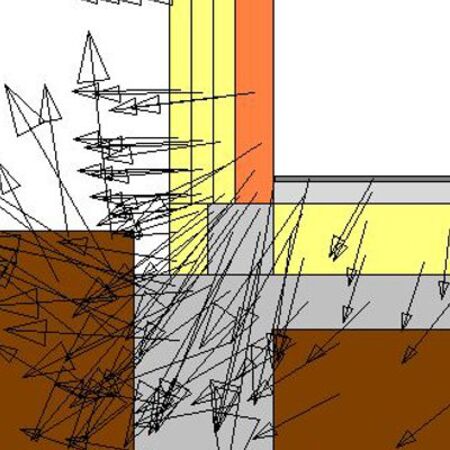

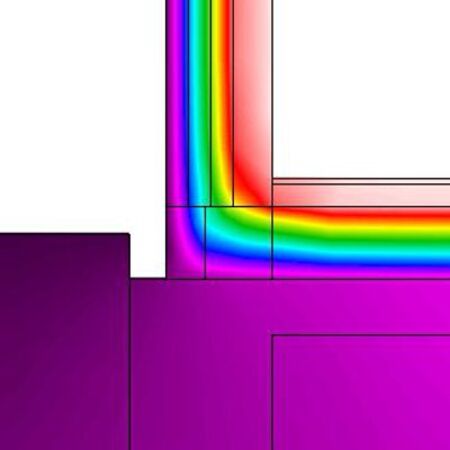

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,12 W/m²K
- Épaisseur
- 395 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Laine minérale (MW) Isover Mupan |
0,032 | 240 | |||
|
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.) Wienerberger Terca Porotherm |
0,26 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Plancher sur sol
- U
- 0,086 W/m²K
- Épaisseur
- 560 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de terre cuite Norme humide |
1 | 0 | 20 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 80 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 260 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 200 |
