Ponts thermiques

galerie

PT2012-0072

Général

Type
pont thermique linéaire
Raccord
Raccord mur extérieur contre terre avec mur intérieur
(deux zones de température)
Bâtiment
Rénovation
Structure
Massive
Doc. graphiques

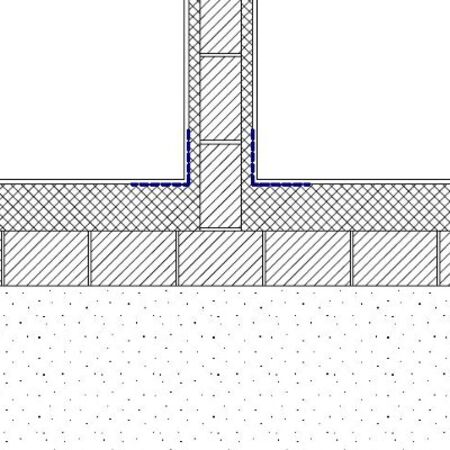

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Néant
Bureau d'études
pmp asbl
Date d'ajout
20/12/2012

Calcul

Logiciel de sim.
Therm 7 beta
Fichiers
Simulation

Résultat

Psi
0,048 W/m.K
Rapport
Rapport
Captures d'écran

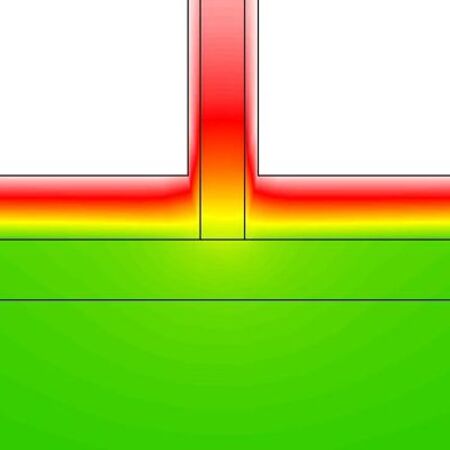

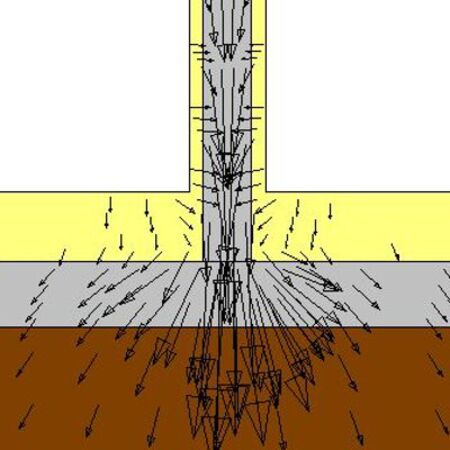

Avec isothermes Avec flux

Parois

Mur en contact avec le sol

U
0,138 W/m²K
Épaisseur
350 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Isolants
Polyuréthane (PUR)
Recticel
Eurowall-ATG
0,023 0 160
Maçonnerie
Bloc creux de beton lourd (>1200)
Norme
19 cm
1,357 0 190
