Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle rentrant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

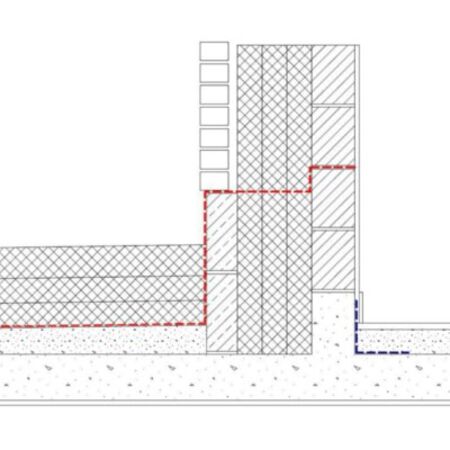

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Néant
- Bureau d'études
- pmp asbl
- Date d'ajout
- 21/12/2012
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- 0,03 W/m.K
- Rapport
- Rapport
- Captures d'écran

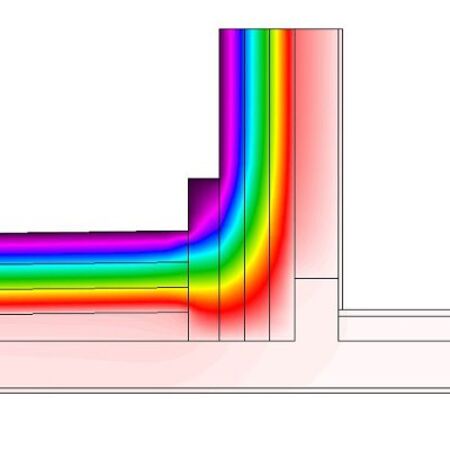

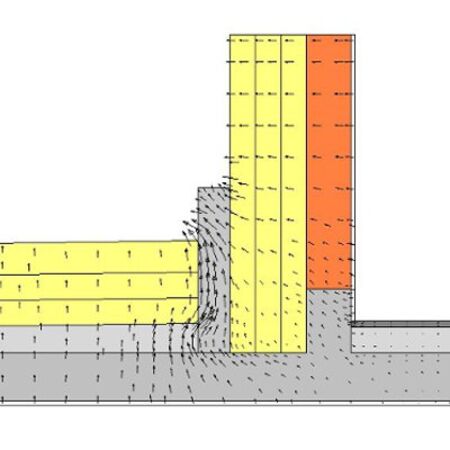

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,12 W/m²K
- Épaisseur
- 395 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Laine minérale (MW) Isover Mupan |
0,032 | 240 | |||
|
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.) Wienerberger Terca Porotherm |
0,26 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Toiture plate
- U
- 0,104 W/m²K
- Épaisseur
- 505 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurothane Bi-3 |
0,028 | 260 | |||
|
Béton
Chape ciment Norme humide |
0,8 | 80 | |||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 150 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Raccord : Bloc de béton cellulaire
| Matériau principal | λ |
|---|---|
|
Maçonnerie
Bloc de béton cellulaire XELLA Ytong-C4/550 |
0,135 |
