Ponts thermiques

galerie

PT2012-0068

Général

Type
pont thermique linéaire
Raccord
Raccord toiture avec mur intérieur
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

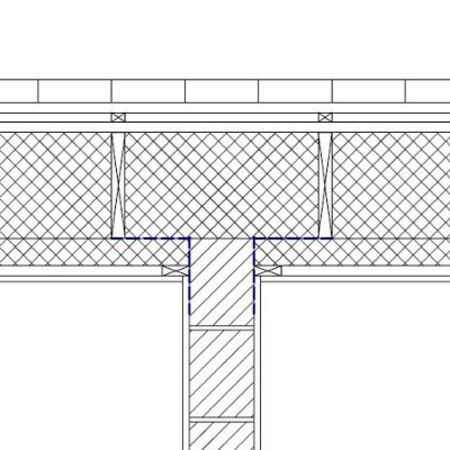

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Néant
Bureau d'études
pmp asbl
Date d'ajout
14/12/2012

Calcul

Logiciel de sim.
Therm 7 beta
Fichiers
Simulation

Résultat

Psi
0,004 W/m.K
Rapport
Rapport
Captures d'écran

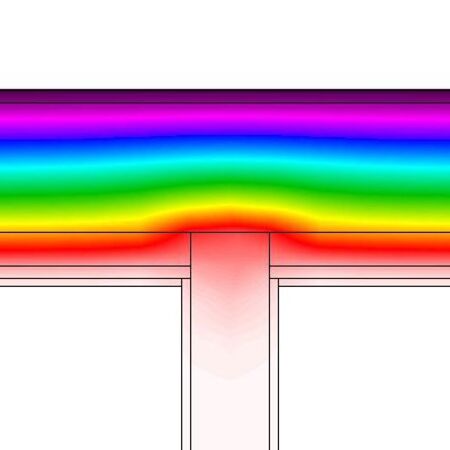

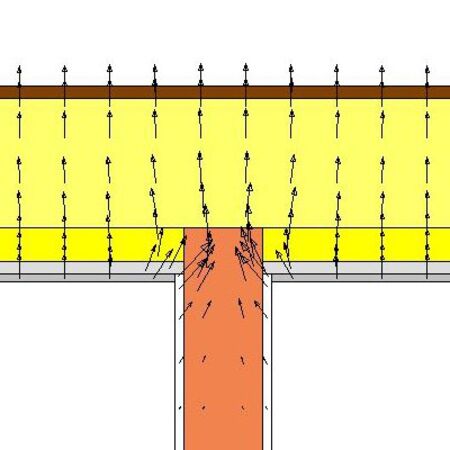

Avec isothermes Avec flux

Parois

Toiture inclinée

U
0,136 W/m²K
Épaisseur
312 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
-
Celit 4D
0,05 22
Isolants
Laine minérale (MW)
Isover
Isoconfort 35
0,035 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 9 230
Isolants
Laine minérale (MW)
Isover
Isoconfort 35
0,035 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 10 60
