Général
- Type
- pont thermique linéaire
- Raccord
- Porte à faux espace chauffé (angle rentrant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Légère
- Doc. graphiques

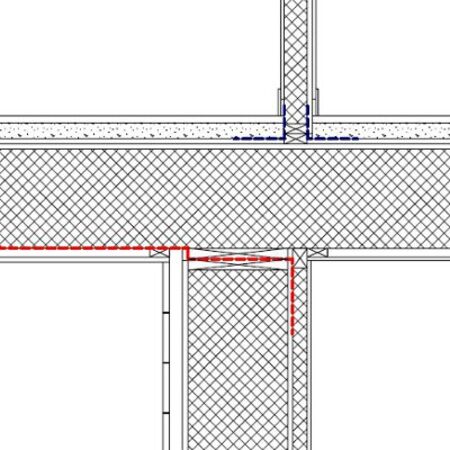

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Néant
- Bureau d'études
- pmp asbl
- Date d'ajout
- 14/12/2012
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- 0,034 W/m.K
- Rapport
- Rapport
- Captures d'écran

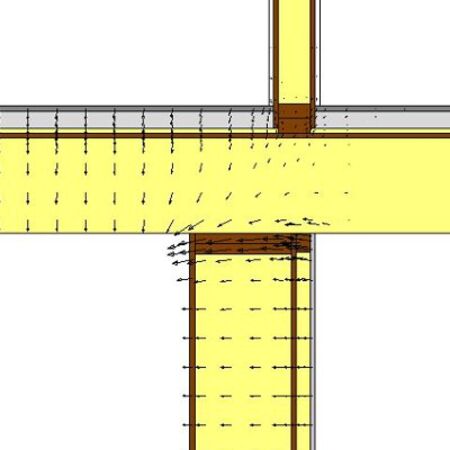

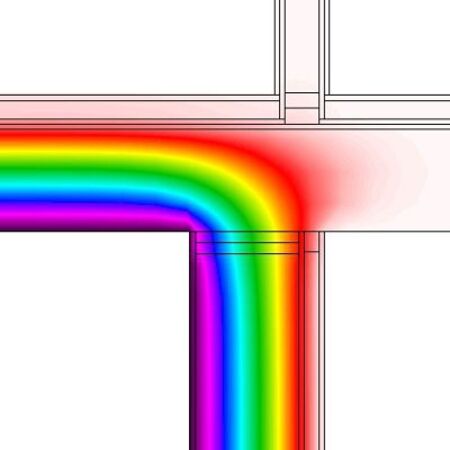

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,1 W/m²K
- Épaisseur
- 393 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) - Celit 3D |
0,05 | 18 | |||
|
Isolants
Laine minérale (MW) Isover Isoconfort 35 |
0,035 |
Bois et dérivé du bois
Panneaux d'OSB Poutres en I TJI |
0,286 | 2,5 | 300 |
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 15 | |||
|
Isolants
Laine minérale (MW) Isover Sonepanel |
0,037 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 45 |
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme léger (<700kg/m³) |
0,21 | 15 |
Plancher sur air extérieur
- U
- 0,11 W/m²K
- Épaisseur
- 403 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de terre cuite Norme humide |
1 | 0 | 20 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 50 | ||
|
Isolants
Laine minérale (MW) Isover Sonefloor |
0,032 | 0 | 15 | ||
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 18 | ||
|
Isolants
Laine minérale (MW) Isover Isoconfort 35 |
0,035 | 0 | 300 |
