Ponts thermiques

galerie

PT2012-0061

Général

Type
pont thermique linéaire
Raccord
Raccord fenêtre avec mur extérieur
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

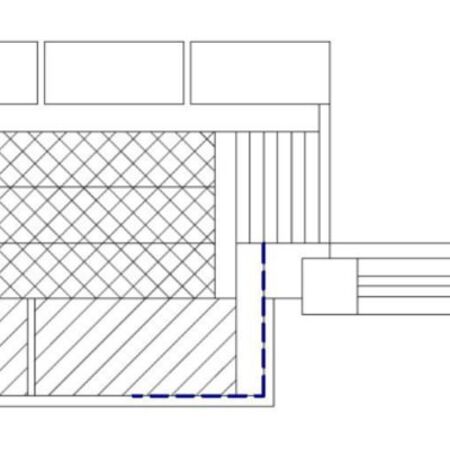

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Néant
Bureau d'études
pmp asbl
Date d'ajout
27/05/2013

Calcul

Logiciel de sim.
Therm 7 beta
Fichiers
Simulation

Résultat

Psi
-0,005 W/m.K
Rapport
Rapport
Captures d'écran

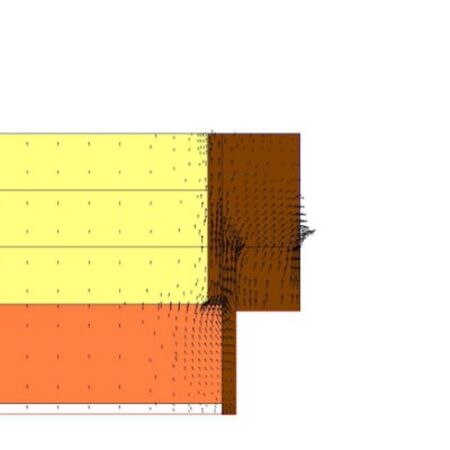

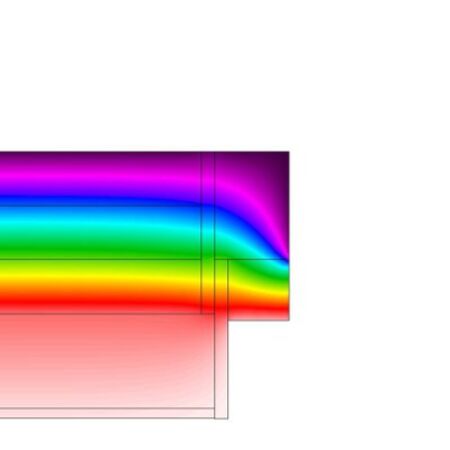

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,12 W/m²K
Épaisseur
395 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Isolants
Laine minérale (MW)
Isover
Mupan
0,032 240
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.)
Wienerberger
Terca Porotherm
0,26 140
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 15

Fenêtre : Châssis

Uf
0,7 W/m²K
Dormant
90 mm
