Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade sur terre-plein (avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Légère
- Doc. graphiques

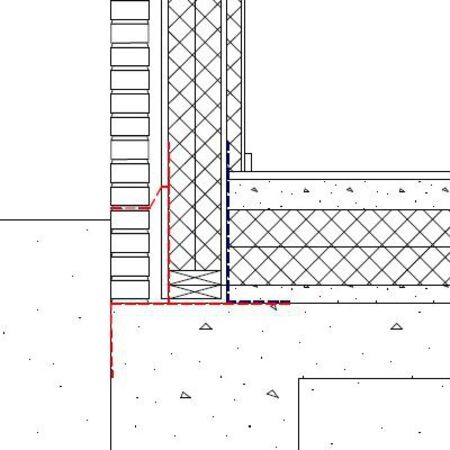

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Néant
- Bureau d'études
- pmp asbl
- Date d'ajout
- 10/12/2012
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- -0,053 W/m.K
- Rapport
- Rapport
- Captures d'écran

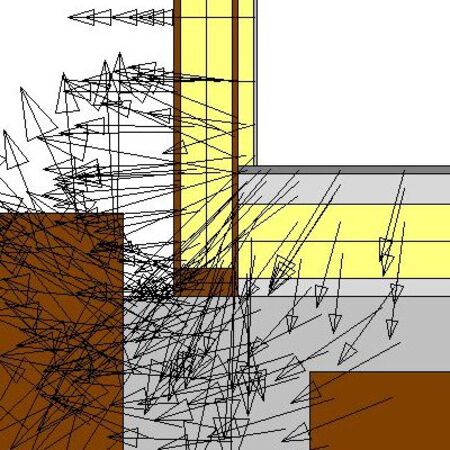

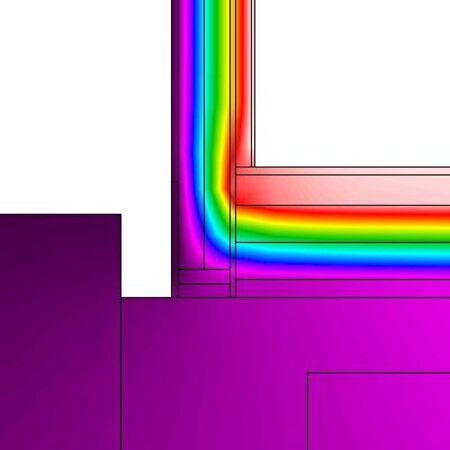

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,148 W/m²K
- Épaisseur
- 223 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) - Celit 3D |
0,05 | 18 | |||
|
Isolants
Polyuréthane (PUR) Recticel Eurowall-ATG |
0,023 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 140 |
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 15 | |||
|
Isolants
Polyuréthane (PUR) Recticel Eurothane G |
0,023 | 40 | |||
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme léger (<700kg/m³) |
0,21 | 10 |
Plancher sur sol
- U
- 0,109 W/m²K
- Épaisseur
- 565 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 200 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 60 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 200 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 85 | ||
|
Divers
Carreaux de terre cuite Norme humide |
1 | 0 | 20 |
