Général
- Type
- pont thermique linéaire
- Raccord
- Raccord toiture plate avec mur extérieur (angle sortant)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Légère
- Doc. graphiques

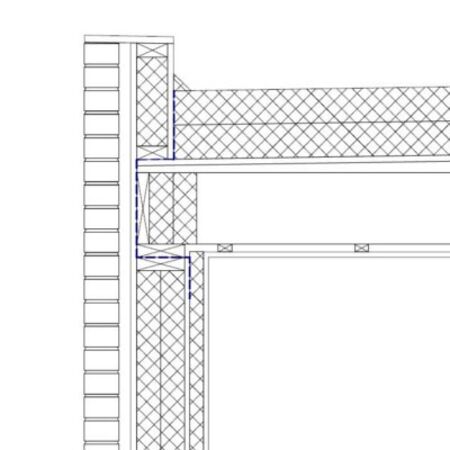

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Néant
- Bureau d'études
- pmp asbl
- Date d'ajout
- 10/12/2012
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- -0,013 W/m.K
- Rapport
- Rapport
- Captures d'écran

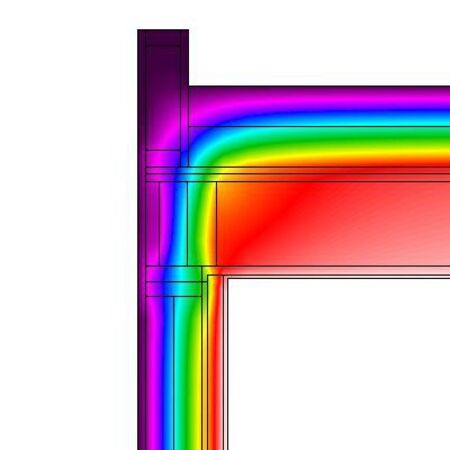

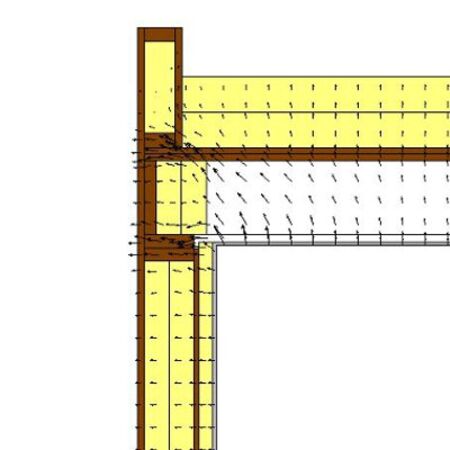

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,148 W/m²K
- Épaisseur
- 223 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF) - Celit 3D |
0,05 | 18 | |||
|
Isolants
Polyuréthane (PUR) Recticel Eurowall-ATG |
0,023 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 140 |
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 15 | |||
|
Isolants
Polyuréthane (PUR) Recticel Eurothane G |
0,023 | 40 | |||
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme léger (<700kg/m³) |
0,21 | 10 |
Toiture plate
- U
- 0,129 W/m²K
- Épaisseur
- 448 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurothane Bi-3 |
0,028 | 200 | |||
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 18 | |||
|
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 20 | |||
|
Lame d'air immobile
flux ascendant - Air 210mm |
1,286 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 9 | 210 |
