Ponts thermiques

galerie

PT2012-0055

Général

Type
pont thermique linéaire
Raccord
Murs extérieurs (angle sortant)
(deux zones de température)
Bâtiment
Neuf
Structure
Légère
Doc. graphiques
Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Néant
Bureau d'études
pmp asbl
Date d'ajout
04/12/2012

Calcul

Logiciel de sim.
Therm 7 beta
Fichiers
Simulation

Résultat

Psi
-0,03 W/m.K
Rapport
Rapport
Captures d'écran

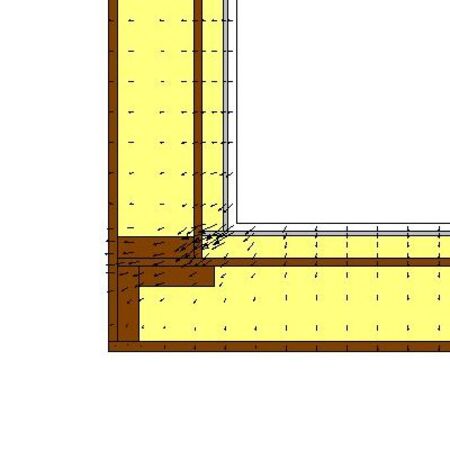

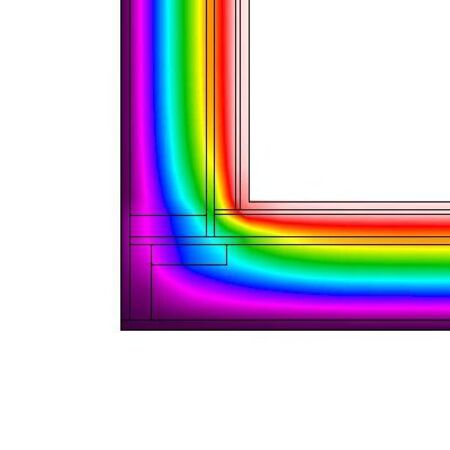

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,147 W/m²K
Épaisseur
238 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Bois et dérivé du bois
Panneaux de fibre de bois (y compris MDF)
-
Celit 3D
0,05 18
Isolants
Polyuréthane (PUR)
Recticel
Eurowall-ATG
0,023 Bois et dérivé du bois
Bois feuillus durs et bois résineux
Norme
mi-lourd (<500) sec
0,13 9 140
Bois et dérivé du bois
Panneaux d'OSB
Norme
néant
0,13 15
Isolants
Polyuréthane (PUR)
Recticel
Eurothane G
0,023 40
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons
Norme
léger (<700kg/m³)
0,21 10
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 15
