Général
- Type
- pont thermique linéaire
- Raccord
- Mur intérieur sur terre plein
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

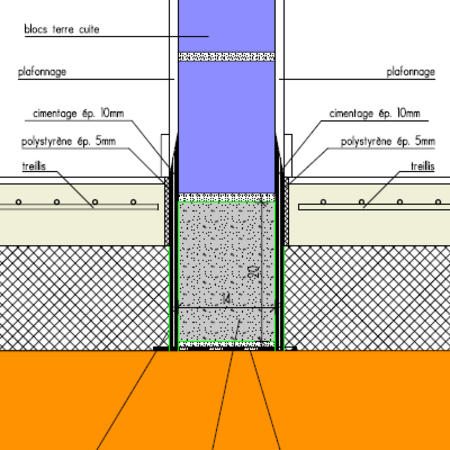

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- SIA
- Bureau d'études
- pmp asbl
- Date d'ajout
- 22/05/2012
Calcul
- Logiciel de sim.
- Therm 6.2
- Fichiers
- Simulation
Résultat
- Psi
- 0,022 W/m.K
- Rapport
- Rapport
- Captures d'écran

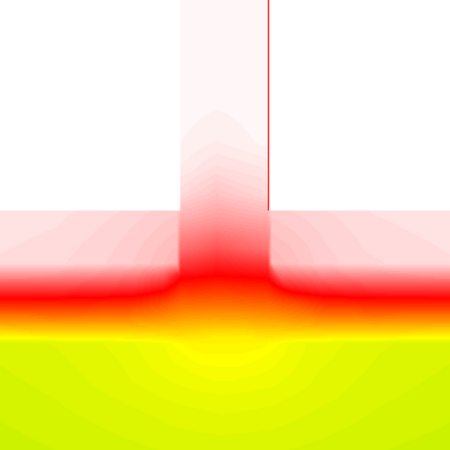

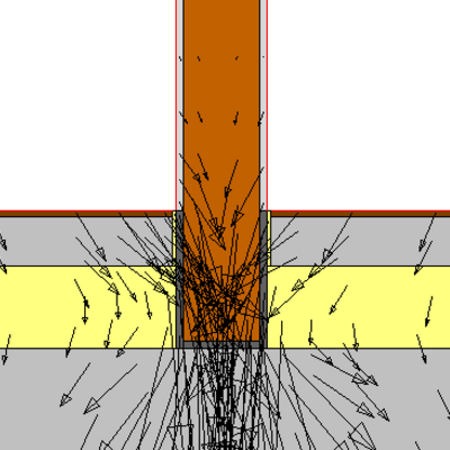

- Avec isothermes Avec flux
Parois
Mur intérieur
- U
- 0,185 W/m²K
- Épaisseur
- 160 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 | |||
|
Maçonnerie
Bloc en céramique/à base d'argile WIENERBERGER Thermobrick/Système-collage(14-19cm) |
0,26 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 |
Plancher sur sol
- U
- 0,175 W/m²K
- Épaisseur
- 450 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 200 | ||
|
Isolants
Polyuréthane (PUR) Isotrie Isotrie 240 |
0,028 | 0 | 150 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 90 | ||
|
Divers
Carreaux de grès Norme sec |
1,2 | 0 | 10 |
