Général
- Type
- pont thermique linéaire
- Raccord
- Pied de mur de cave chauffée
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques
- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- SIA
- Bureau d'études
- pmp asbl
- Date d'ajout
- 17/01/2013
Calcul
- Logiciel de sim.
- Therm 6.2
- Fichiers
- Simulation
Résultat
- Psi
- -0,076 W/m.K
- Rapport
- Rapport
- Captures d'écran

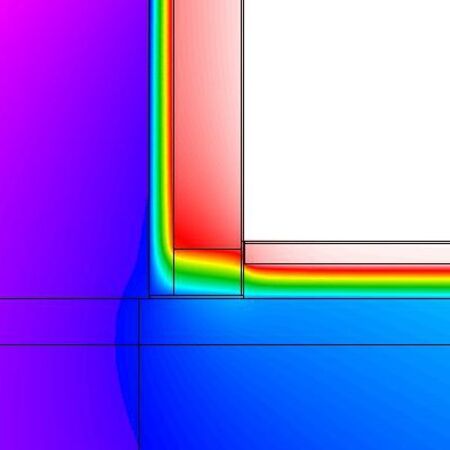

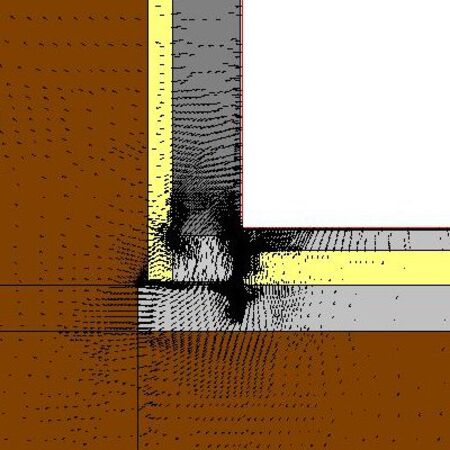

- Avec isothermes Avec flux
Parois
Plancher sur sol
- U
- 0,175 W/m²K
- Épaisseur
- 450 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 200 | ||
|
Isolants
Polyuréthane (PUR) Isotrie Isotrie 240 |
0,028 | 0 | 150 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 90 | ||
|
Divers
Carreaux de grès Norme sec |
1,2 | 0 | 10 |
Mur en contact avec le sol
- U
- 0,319 W/m²K
- Épaisseur
- 400 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 0 | 10 | ||
|
Maçonnerie
Bloc creux de beton lourd (>1200) Norme 29 cm |
1,45 | 0 | 290 | ||
|
Isolants
Polystyrène extrudé (XPS) DOW Wallmate |
0,036 | 0 | 100 |
