Ponts thermiques

galerie

PT2011-0037

Général

Type
pont thermique linéaire
Raccord
Raccord mur extérieur avec plancher de l’étage (ou plancher des combles non chauffés)
(deux zones de température)
Bâtiment
Neuf
Structure
Massive
Doc. graphiques

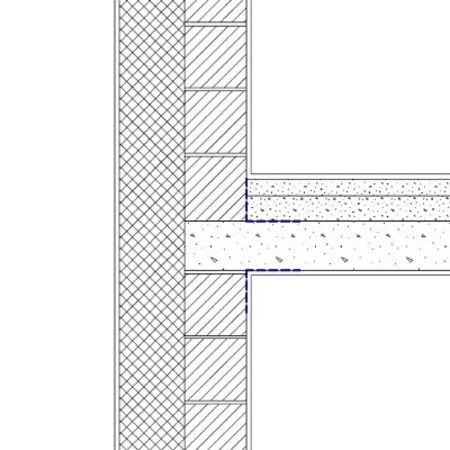

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte
Néant
Bureau d'études
pmp asbl
Date d'ajout
21/12/2012

Calcul

Logiciel de sim.
Kobra
Fichiers
Simulation

Résultat

Psi
0,004 W/m.K
Rapport
Rapport
Captures d'écran

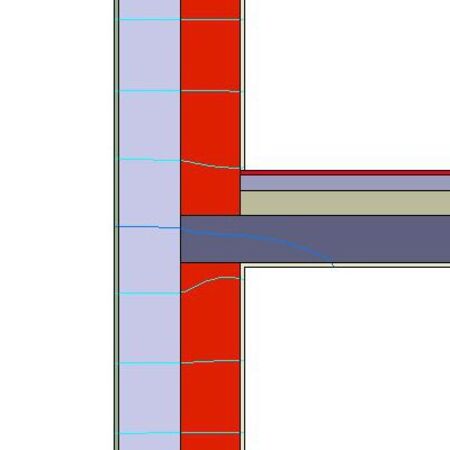

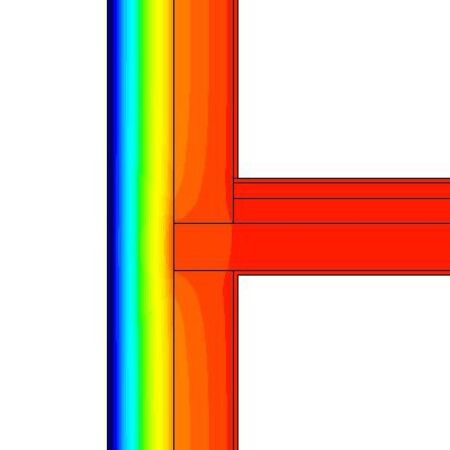

Avec isothermes Avec flux

Parois

Mur extérieur

U
0,146 W/m²K
Épaisseur
420 mm
Matériau principal λ Matériau secondaire λ % épaisseur (mm)
Plâtre, enduits, mortiers
Mortier de ciment
Norme
sec
0,93 15
Isolants
Polystyrène expansé (EPS)
Knauf
Therm 200
0,034 200
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.)
Wienerberger
Terca Porotherm
0,26 190
Plâtre, enduits, mortiers
Enduit de plâtre
Norme
lourd (1000-1300)
0,52 15
