Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade sur terre-plein (avec ou sans porte-fenêtre)
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive

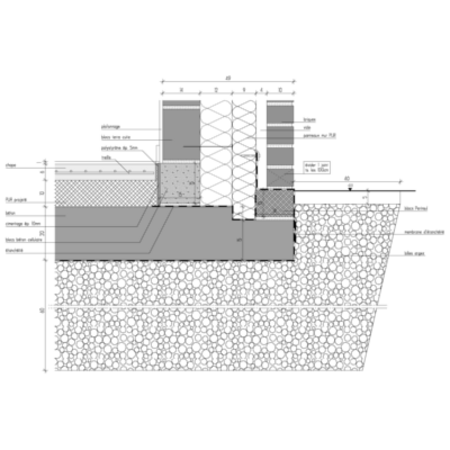

- Doc. graphiques
- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- françois Baudson
- Bureau d'études
- pmp asbl
- Date d'ajout
- 17/01/2013
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- -0,05 W/m.K
- Rapport
- Rapport

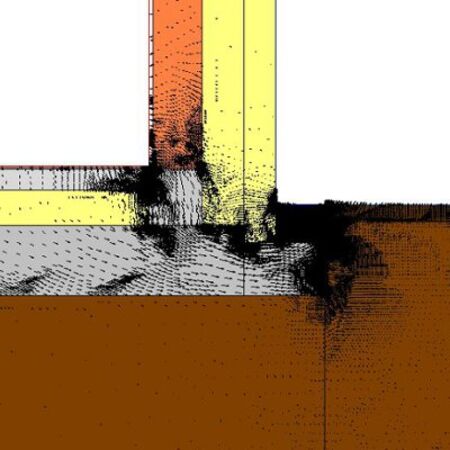

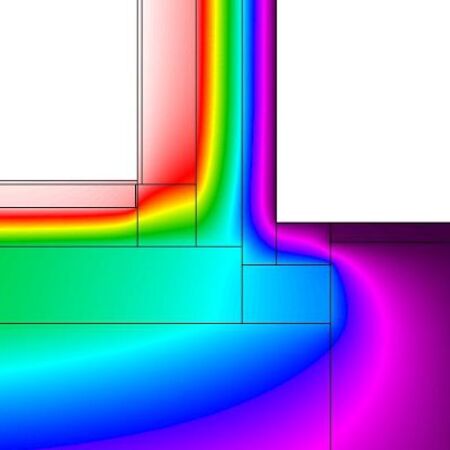

- Captures d'écran
- Avec isothermes Avec flux
Parois
Plancher sur sol
- U
- 0,103 W/m²K
- Épaisseur
- 970 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Divers
Carreaux de terre cuite Norme humide |
1 | 0 | 10 | ||
|
Béton
Chape ciment Norme humide |
0,8 | 0 | 60 | ||
|
Isolants
Polyuréthane (PUR) Isotrie Isotrie 240 |
0,028 | 0 | 100 | ||
|
Béton
Béton normal lourd armé Norme humide |
2,2 | 0 | 200 | ||
|
Isolants
Argile expansée ARGEX thermosol |
0,104 | 0 | 600 |
Mur extérieur
- U
- 0,1 W/m²K
- Épaisseur
- 360 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurowall-ATG |
0,023 | 210 | |||
|
Maçonnerie
Briques pleines ou perforées (< 2,5cm2/perf.) Wienerberger Terca Porotherm |
0,26 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 |
