Général

Type

pont thermique linéaire

Raccord

Bas de versant

(plus de deux zones de température)

Bâtiment

Neuf

Structure

Massive

Doc. graphiques

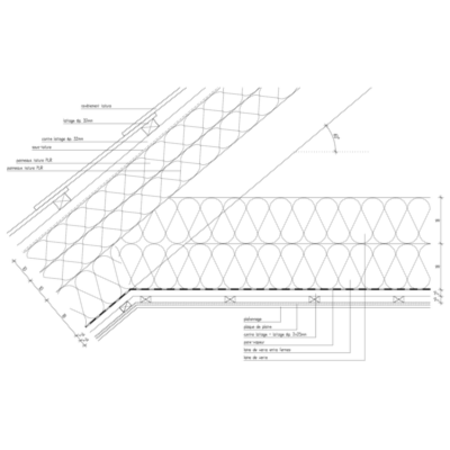

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte

françois Baudson

Bureau d'études

pmp asbl

Date d'ajout

07/09/2011

Calcul

Valeur #1

Logiciel de sim.

Therm 6.2

Fichiers

Simulation

Valeur #2

Logiciel de sim.

Therm 6.2

Fichiers

Simulation

Résultat

Psi

-0,012 W/m.K

Rapport

Rapport

Captures d'écran

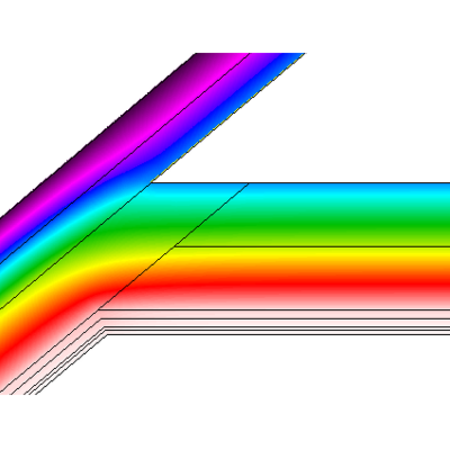

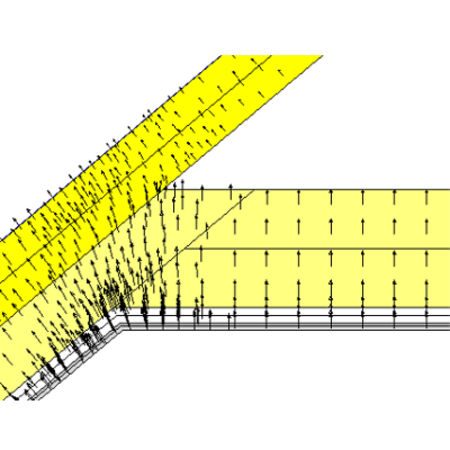

Avec isothermes Avec flux

Parois

Toiture inclinée

U

0,08 W/m²K

Épaisseur

450 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Plâtre, enduits, mortiers Enduit de plâtre Norme lourd (1000-1300)	0,52			0	10
Plâtre, enduits, mortiers Plaque de plâtre entre deux cartons Norme léger (<700kg/m³)	0,21			0	10
Lame d'air immobile flux ascendant Norme 50 mm	0,306	Bois et dérivé du bois Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec	0,13	0	50
Isolants Laine minérale (MW) Saint-Gobain Isover IBRO DO	0,04	Bois et dérivé du bois Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec	0,13	0	180
Isolants Polyisocyanurate (PIR) Recticel Powerroof-ATG	0,024			0	200

Plancher en contact avec un espace adjacent non chauffé

U

0,13 W/m²K

Épaisseur

430 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Plâtre, enduits, mortiers Enduit de plâtre Norme lourd (1000-1300)	0,52			0	10
Plâtre, enduits, mortiers Plaque de plâtre entre deux cartons Norme léger (<700kg/m³)	0,21			0	10
Lame d'air immobile flux ascendant Norme 50 mm	0,306	Bois et dérivé du bois Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec	0,13	0	50
Isolants Laine minérale (MW) Saint-Gobain Isover IBRO DO	0,04	Bois et dérivé du bois Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec	0,13	0	360
