Général

Type

pont thermique linéaire

Raccord

Faîte et haut de versant

(deux zones de température)

Bâtiment

Neuf

Structure

Massive

Doc. graphiques

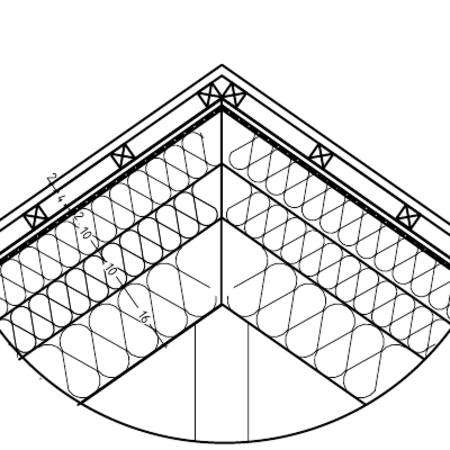

Coupe Détail (dxf) Détail (pdf)

Administratif

Architecte

Atelier d'architecte S. Marquet

Bureau d'études

Arcadis Engineering & Consulting sa

Date d'ajout

17/01/2013

Calcul

Logiciel de sim.

Therm 7 beta

Fichiers

Simulation

Résultat

Psi

-0,029 W/m.K

Rapport

Rapport

Captures d'écran

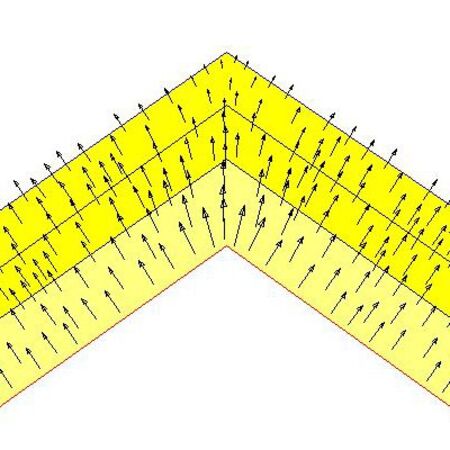

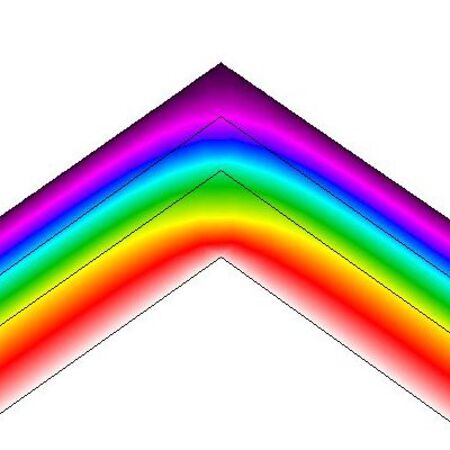

Avec isothermes Avec flux

Parois

Toiture inclinée

U

0,079 W/m²K

Épaisseur

360 mm

Matériau principal	λ	Matériau secondaire	λ	%	épaisseur (mm)
Isolants Polyisocyanurate (PIR) Recticel Powerroof-ATG	0,024			0	200
Isolants Laine minérale (MW) Knauf TI135U	0,035	Bois et dérivé du bois Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec	0,13	0	160
