Général
- Type
- pont thermique linéaire
- Raccord
- Bas de versant
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

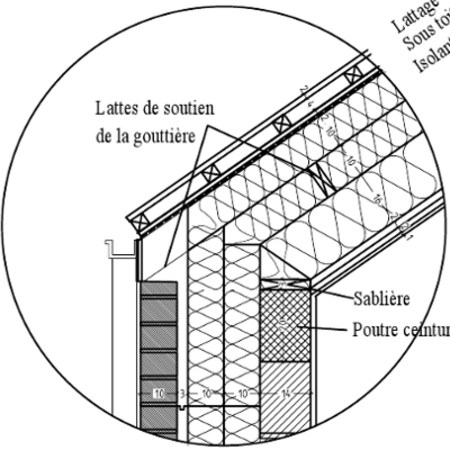

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Atelier d'architecte S. Marquet
- Bureau d'études
- Arcadis Engineering & Consulting sa
- Date d'ajout
- 17/01/2013
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- -0,015 W/m.K
- Rapport
- Rapport
- Captures d'écran

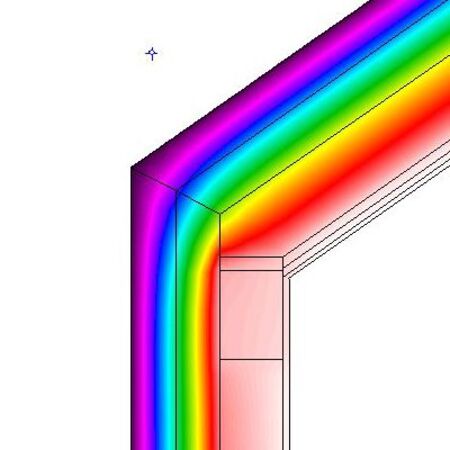

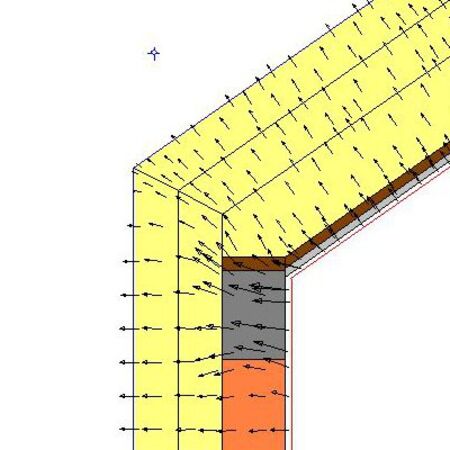

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,105 W/m²K
- Épaisseur
- 355 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurowall-ATG |
0,023 | 200 | |||
|
Maçonnerie
Briques creuses Lucking B140 |
0,24 | 140 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 15 |
Toiture inclinée
- U
- 0,081 W/m²K
- Épaisseur
- 390 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyisocyanurate (PIR) Recticel Powerroof-ATG |
0,024 | 200 | |||
|
Isolants
Laine minérale (MW) Knauf TI135U |
0,035 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 10 | 160 |
|
Plâtre, enduits, mortiers
Plaque de plâtre entre deux cartons Norme léger (<700kg/m³) |
0,21 | 20 | |||
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme lourd (1000-1300) |
0,52 | 10 |
