Général
- Type
- pont thermique linéaire
- Raccord
- Mur intérieur sur cave non chauffée
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

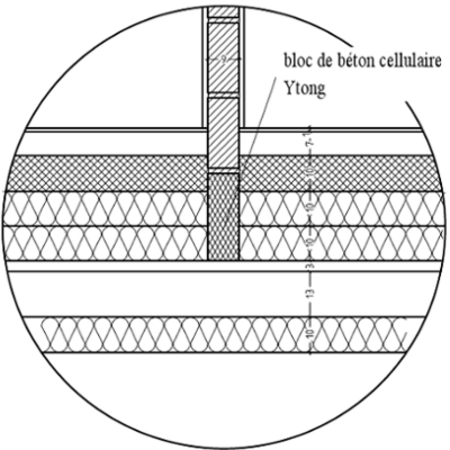

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Atelier d'architecte S. Marquet
- Bureau d'études
- Arcadis Engineering & Consulting sa
- Date d'ajout
- 17/01/2013
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- 0,016 W/m.K
- Rapport
- Rapport
- Captures d'écran

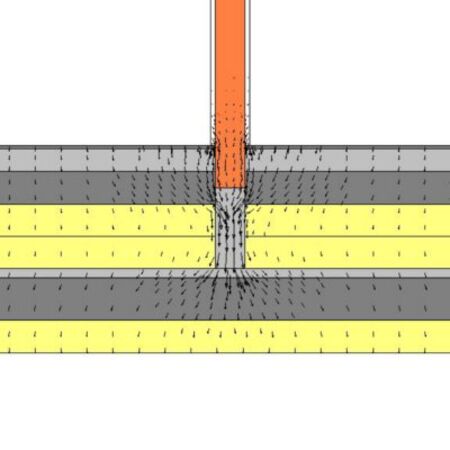

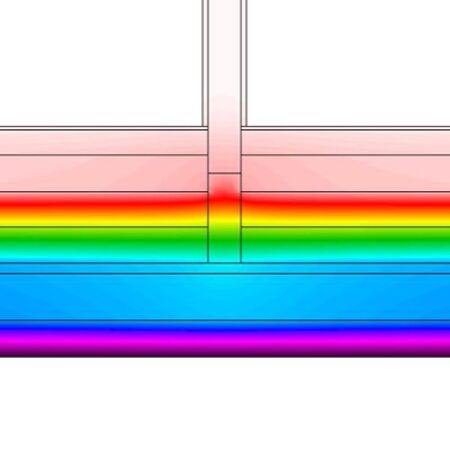

- Avec isothermes Avec flux
Parois
Plancher sur cave non chauffée
- U
- 0,073 W/m²K
- Épaisseur
- 610 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 100 | ||
|
Plancher préfabriqué
Hourdis béton Norme 12 cm |
1,091 | 0 | 130 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 200 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 100 | ||
|
Béton
Béton léger en panneaux pleins ou en chape Norme mi-lourd (600-899) humide |
0,43 | 0 | 70 | ||
|
Divers
Carreaux de terre cuite Norme humide |
1 | 0 | 10 |
