Général
- Type
- pont thermique linéaire
- Raccord
- Pied de façade (sous sol chauffé ou non, avec ou sans porte-fenêtre)
- (plus de deux zones de température)
- Bâtiment
- Neuf
- Structure
- Massive
- Doc. graphiques

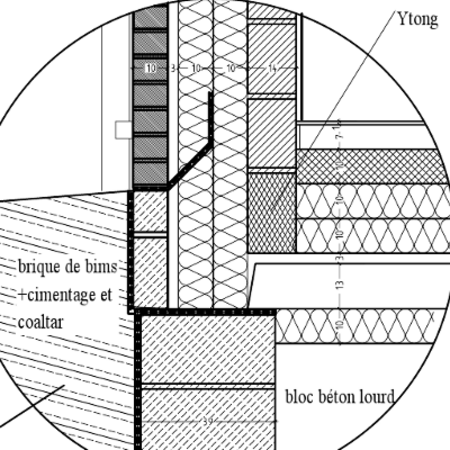

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- Atelier d'architecte S. Marquet
- Bureau d'études
- Arcadis Engineering & Consulting sa
- Date d'ajout
- 27/09/2011
Calcul
Valeur #1
- Logiciel de sim.
- Therm 6.3
- Fichiers
- Simulation
Valeur #2
- Logiciel de sim.
- Therm 6.3
- Fichiers
- Simulation
Résultat
- Psi
- -0,009 W/m.K
- Rapport
- Rapport
- Captures d'écran

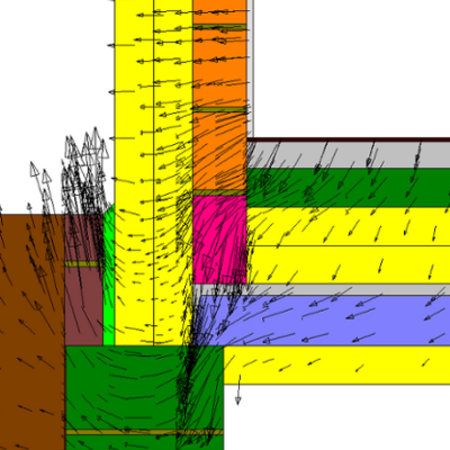

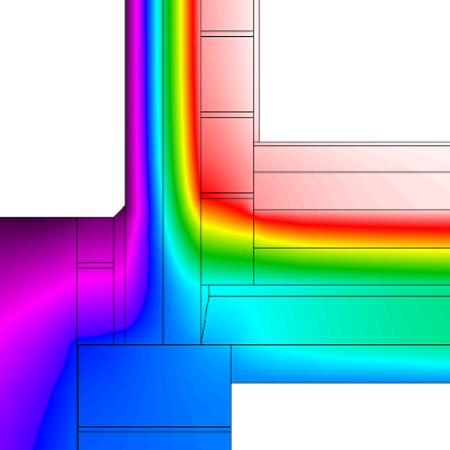

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,106 W/m²K
- Épaisseur
- 355 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurowall-ATG |
0,023 | 200 | |||
|
Maçonnerie
Briques creuses Lucking B140 |
0,24 |
Plâtre, enduits, mortiers
Mortier de ciment Norme sec |
0,93 | 16 | 140 |
|
Plâtre, enduits, mortiers
Enduit de plâtre Norme mi-lourd (600-999) |
0,4 | 15 |
Plancher sur cave non chauffée
- U
- 0,073 W/m²K
- Épaisseur
- 640 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 100 | ||
|
Plancher préfabriqué
Hourdis béton Norme 12 cm |
1,091 | 0 | 130 | ||
|
Isolants
Polyuréthane (PUR) Recticel Eurofloor-ATG |
0,023 | 0 | 200 | ||
|
Béton
Béton normal lourd armé Norme sec |
1,7 | 0 | 100 | ||
|
Béton
Béton normal lourd non-armé Norme sec |
1,3 | 0 | 70 | ||
|
Divers
Carreaux de terre cuite Norme sec |
0,81 | 0 | 10 | ||
|
Béton
Béton normal lourd non-armé Norme humide |
1,7 | 0 | 30 |
