Général
- Type
- pont thermique linéaire
- Raccord
- Raccord fenêtre avec mur extérieur
- (deux zones de température)
- Bâtiment
- Neuf
- Structure
- Légère
- Doc. graphiques

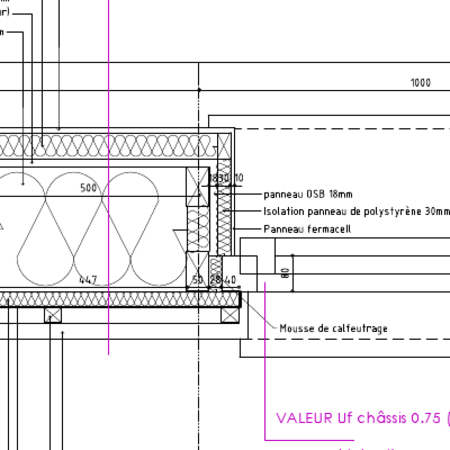

- Coupe Détail (dxf) Détail (pdf)
Administratif
- Architecte
- atelier d&r sprl
- Bureau d'études
- pmp asbl
- Date d'ajout
- 15/01/2013
Calcul
- Logiciel de sim.
- Therm 7 beta
- Fichiers
- Simulation
Résultat
- Psi
- 0,013 W/m.K
- Rapport
- Rapport
- Captures d'écran

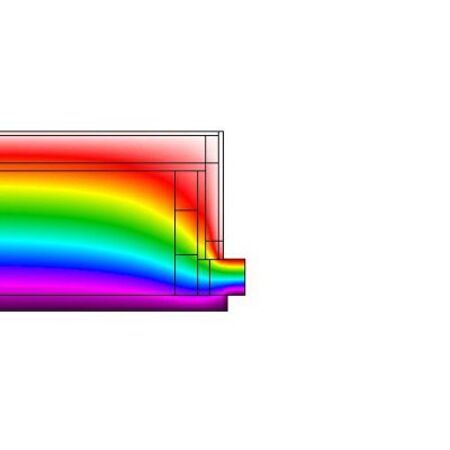

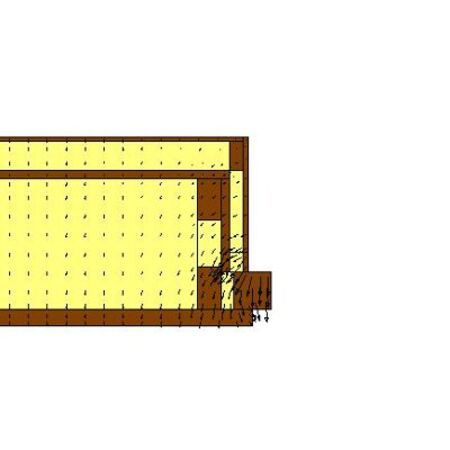

- Avec isothermes Avec flux
Parois
Mur extérieur
- U
- 0,116 W/m²K
- Épaisseur
- 403 mm
| Matériau principal | λ | Matériau secondaire | λ | % | épaisseur (mm) |
|---|---|---|---|---|---|
|
Plâtre, enduits, mortiers
Plaques en fibro-plâtre Fermacell Plaque de fibro-plâtre |
0,32 | 0 | 10 | ||
|
Isolants
Fibre de bois / laine de bois steico Steico Flex |
0,038 | 0 | 60 | ||
|
Bois et dérivé du bois
Panneaux d'OSB Norme néant |
0,13 | 0 | 18 | ||
|
Isolants
Cellulose Isofloc Isofloc L |
0,039 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 90 |
|
Isolants
Cellulose Isofloc Isofloc L |
0,039 | 0 | 100 | ||
|
Isolants
Cellulose Isofloc Isofloc L |
0,039 |
Bois et dérivé du bois
Bois feuillus durs et bois résineux Norme mi-lourd (<500) sec |
0,13 | 0 | 90 |
|
Isolants
Fibre de bois / laine de bois steico universal |
0,05 | 0 | 35 |
Fenêtre : Châssis
- Uf
- 0,75 W/m²K
- Dormant
- 80 mm
